不銹鋼異型螺絲怎么制作圖紙?

2019-10-11 10:18:39

作為一家定制生產非標異形螺絲的供應商,經常需要繪制圖紙給客戶進行確認,那么不銹鋼異形螺絲的圖紙要怎么繪制呢?

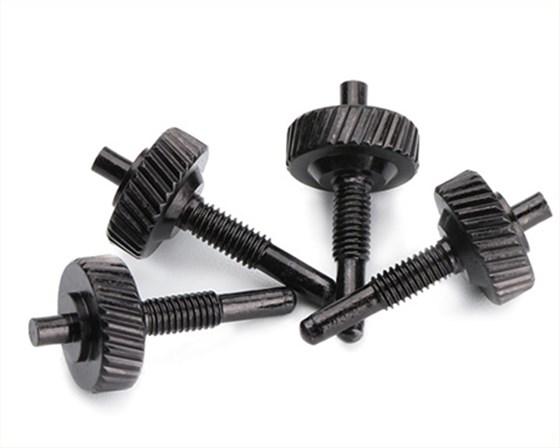

不銹鋼異型螺絲

首先,繪制出改不銹鋼異型螺絲的外形圖,長度,公稱直徑等;其次,在制作3D圖中,然后在技術要求注明,異形螺紋按照3D圖來制作;最后,盡量讓異形螺絲接近標準,出具螺距、螺紋大徑、中徑、底徑等參數,使看圖紙的人都能清楚明白。

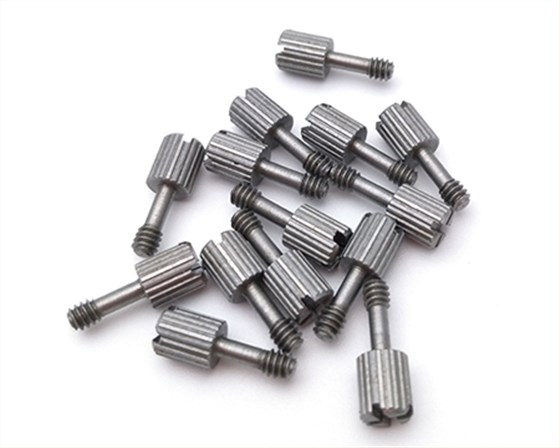

異型螺絲加工

不銹鋼異型螺絲畫頭部:根據螺絲頭部的形狀和比例畫出頭部形狀,然后畫出螺絲的槽型。還有一部分不可以忘記,就是螺絲頭部的頂視圖。這樣螺絲的頭部就畫出來了。

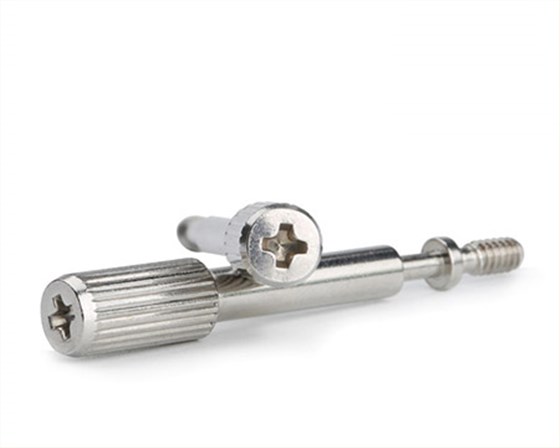

不銹鋼異形螺釘

不銹鋼異型螺絲螺紋:在通過螺紋軸線的剖面上,螺紋的輪廓形狀稱為牙型。相鄰兩牙側面間的夾角稱為牙型角。常用普通螺紋的牙型為三角形,牙型角為60°。


如果您需要定制不銹鋼異型螺絲,我們可以為您免費提供圖紙,同時也可以提供樣品。
