國標號GB/T 845-1985 十字槽盤頭自攻螺絲

返回列表 來源：lcylyh.cn 查看手機網址
掃一掃!國標號GB/T 845-1985 十字槽盤頭自攻螺絲掃一掃!
 瀏覽：- 發布日期：2017-10-19 16:25:19【大 中 小】

  十字盤頭自攻螺絲：


十字盤頭碳鋼螺絲

標記示例：

十字盤頭自攻螺釘

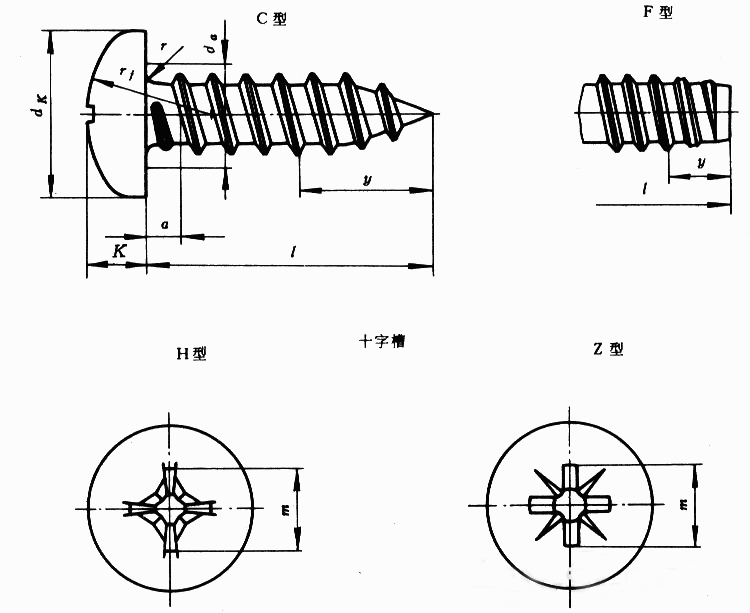

上圖中十字盤頭螺絲的標記圖，螺紋規格ST3.5/公稱長度l-16mm,H槽型，鍍鋅鈍化的C型十字槽盤頭自攻螺釘?shù)臉?biāo)記，


十字槽盤頭自攻螺釘GB/T 845 ST3.5*16主要尺寸如下圖：



螺紋規格      ST2.2
 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3
 ST8
 ST9.5
P 0.8 1.1 1.3 1.4
 1.6 1.8 1.8 2.1 2.1
a   MAX 0.8 1.1 1.3 1.4 1.6 1.8 1.8 2.1 2.1
Dk   MAX 4 5.6 7 8 9.5 11 12 16 20
k    MAX 1.6 2.4 2.6 3.1 3.7 4 4.6 6 7.5
十

字

槽

槽號    NO 0 1 2 3 4
H型 m參考 1.9 3 3.9 4.4 4.9 6.4 6.9 9 10.1
插入

深度

min 0.85 1.4 1.4 1.9 2.4 2.6 3.1 4.15     5.2
max 1.2 1.8 1.9 2.4 2.9 3.1 3.6 4.7 5.8
Z 槽 m參考 2 3 4 4.4 4.8 6.2 6.8 8.9 10.1
插入

深度

min 0.95 1.45 1.5 1.95 2.3 2.55 3.05 4.05 5.25
max 1.2 1.75 1.9 2.35 2.75 3 3.5 4.5 5.7
表格中的數據是國標件GB/T 845-1985 中的具體參數，如有些客戶說要生產GB/T 845-1985  M3.5的螺絲，那么我們就可以通 過上圖表格中查看M3.5的十字盤頭自攻螺絲的詳細參數，
