我們知道螺絲緊固件稱之工業(yè)之米，在我們?nèi)粘Ｉ罴肮I(yè)生產(chǎn)制造中是少不了的。所運(yùn)用范圍有：電子產(chǎn)品、機(jī)械產(chǎn)品、數(shù)碼產(chǎn)品、電力設(shè)備、機(jī)電機(jī)械等產(chǎn)品。船舶、車輛、水利工程、甚至化學(xué)實(shí)驗(yàn)上也有用到螺栓。因此，螺栓在工業(yè)上負(fù)有重要任務(wù)，只要地球上存在著工業(yè)，螺絲緊固件的功能就永遠(yuǎn)重要。今天世世通螺絲就來和大家簡(jiǎn)要介紹一下螺栓的生產(chǎn)加工工藝，希望對(duì)大家能夠有所幫助。
1.螺絲緊固件首要就要來說一下螺絲緊固件的常用材料：
根據(jù)螺絲緊固件的強(qiáng)度級(jí)別采用不同的材料：目前市場(chǎng)上標(biāo)準(zhǔn)件主要有碳鋼、不銹鋼、銅這三種材料。
碳鋼
我們以碳鋼料中碳的含量區(qū)分低碳鋼，中碳鋼和高碳鋼以及合金鋼。
A.低碳鋼：C%≤0.25% 國(guó)內(nèi)通常稱為A3 鋼。國(guó)外基本稱為1008，1015，1018，1022 等。主 要用于4.8 級(jí)螺栓及4 級(jí)螺母、小螺絲等無硬度要求的產(chǎn)品。(注：鉆尾釘主要用1022 材 料)
B.中碳鋼：0.25%
C.高碳鋼：C%>0.45%。目前市場(chǎng)上基本沒使用。
D.合金鋼：在普碳鋼中加入合金元素，增加鋼材的一些特殊性能：如35、40 鉻鉬、SCM435， 10B38。芳生螺絲主要使用SCM435 鉻鉬合金鋼，主要成分有C、Si、Mn、P、S、Cr、Mo。
不銹鋼
可按照性能等級(jí)歸類。
A.45、50、60、70、80 主要分奧氏體（18%Cr、8%Ni）耐熱性好，耐腐蝕性好，可焊性好。
B.A1、A2、A4 馬氏體13%Cr 耐腐蝕性較差，強(qiáng)度高，耐磨性好。
C.C1、C2、C4 鐵素體不銹鋼。18%Cr 鐓鍛性較好 ，耐腐蝕性強(qiáng)于馬氏體。
D.目前市場(chǎng)上進(jìn)口材料主要是日本產(chǎn)品。按級(jí)別主要分 SUS302、SUS304、SUS316。
銅
常用材料為黃銅、鋅銅合金。市場(chǎng)上主要用H62、H65、H68 銅做標(biāo)準(zhǔn)件。
2，螺絲緊固件球化（軟化）、退火處理

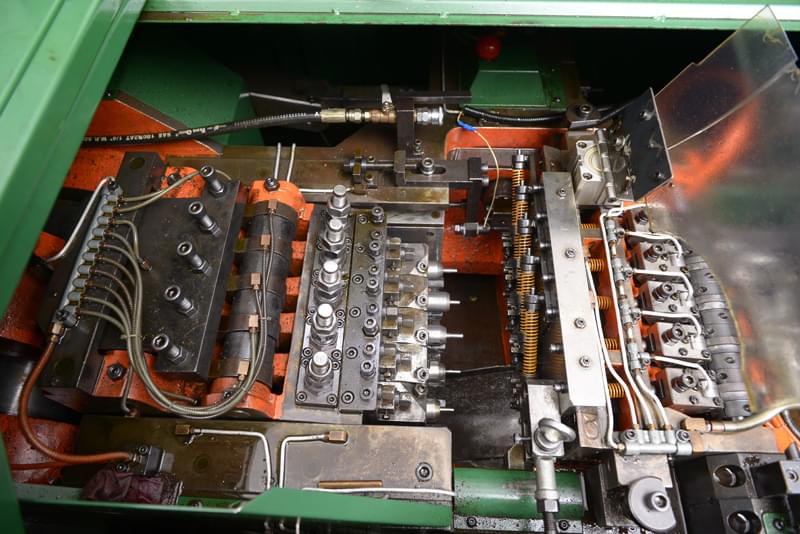

1)球化(軟化)退火沉頭螺釘，內(nèi)六角圓柱頭螺栓采用冷鐓工藝生產(chǎn)時(shí)，鋼材的原始組織會(huì)直接影響著冷鐓加工時(shí)的成形能力。
2)冷鐓過程中局部區(qū)域的塑性變形可達(dá)60%-80%，為此要求鋼材必須具有良好的塑性。當(dāng)鋼材的化學(xué)成分一定時(shí)，金相組織就是決定塑性優(yōu)劣的關(guān)鍵性因素，通常認(rèn)為粗大片狀珠光體不利于冷鐓成形，而細(xì)小的球狀珠光體可顯著地提高鋼材塑性變形的能力。
3)對(duì)高強(qiáng)度緊固件用量較多的中碳鋼和中碳合金鋼，在冷鐓前進(jìn)行球化(軟化)退火，以便獲得均勻細(xì)致的球化珠光體，以更好地滿足實(shí)際生產(chǎn)需要。
4)對(duì)中碳鋼盤條軟化退火而言，其加熱溫度多選擇在該鋼材臨界點(diǎn)上下保溫，加熱溫度一般不能太高，否則會(huì)產(chǎn)生三次滲碳體沿晶界析出，造成冷鐓開裂。
5)中碳合金鋼的盤條采用等溫球化退火，在AC1+(20-30%)加熱后，爐冷到略低于Ar1，溫度約700攝氏度等溫一段時(shí)間，然后爐冷至500攝氏度左右出爐空冷.鋼材的金相組織由粗變細(xì)，由片狀變球狀，冷鐓開裂率將大大減少。35\45\ML35\SWRCH35K鋼軟化退火溫度一般區(qū)域?yàn)?15-735攝氏度。
3，螺絲緊固件之螺紋加工
1)螺栓螺紋一般采用冷加工，使一定直徑范圍內(nèi)的螺紋坯料通過搓(滾)絲板(模)，由絲板(滾模)壓力使螺紋成形?？色@得螺紋部分的塑性流線不被切斷，強(qiáng)度增加，精度高，質(zhì)量均一的產(chǎn)品，因而被廣泛采用。
2)為了制出最終產(chǎn)品的螺紋外徑，所需要的螺紋坯徑是不同的，因?yàn)樗苈菁y精度，材料有無鍍層等因素限制。
3)滾(搓)壓螺紋是指利用塑性變形使螺紋牙成形的加工方法。它是用帶有和被加工的螺紋同樣螺距和牙形的滾壓(搓絲板)模具，一邊擠壓圓柱形螺坯，一邊使螺坯轉(zhuǎn)動(dòng)，最終將滾壓模具上的牙形轉(zhuǎn)移到螺坯上，使螺紋成形。
4)滾(搓)壓螺紋加工的共同點(diǎn)是滾動(dòng)轉(zhuǎn)數(shù)不必太多，如果過多，則效率低，螺紋牙表面容易產(chǎn)生分離現(xiàn)象或者亂扣現(xiàn)象。反之，如果轉(zhuǎn)數(shù)太少，螺紋直徑容易失圓，滾壓初期壓力異常增高，造成模具壽命縮短。
5)滾壓螺紋常見的缺陷：螺紋部分表面裂紋或劃傷；亂扣；螺紋部分失圓。這些缺陷若大量發(fā)生，就會(huì)在加工階段被發(fā)現(xiàn)。如果發(fā)生的數(shù)量較少，生產(chǎn)過程注意不到這些缺陷就會(huì)流通到用戶，造成麻煩。因此，應(yīng)歸納加工條件的關(guān)鍵問題，在生產(chǎn)過程控制這些關(guān)鍵因素。
時(shí)代在進(jìn)步，螺絲緊固件行業(yè)知識(shí)也在持續(xù)更新，還有很多有關(guān)螺絲緊固件的知識(shí)，我們下期再一一講解。世世通專業(yè)定制各種非標(biāo)異形螺絲緊固件廠家，可根據(jù)客戶的要求來圖來樣個(gè)性定制如，非標(biāo)螺絲定制電話：13662281868
二維碼掃一掃
