在定制螺絲時，我們一般會要求客戶提供圖紙或是樣版，才會生產，因為圖紙上標注的螺絲規格，尺寸，頭型 ，槽型，材質等螺絲的信息都會體現在圖紙上面。但是很多時候，客戶在標注螺絲規格尺寸時，由于對螺絲的不甚了解，發過來的圖紙有些數據是不全的，經常還會再次溝通螺絲的要求。那么標準的螺絲圖紙標注是什么樣的呢？今天世世通螺絲廠家就來簡單的介紹一下，螺絲，螺柱，螺栓的標注方式 及要求

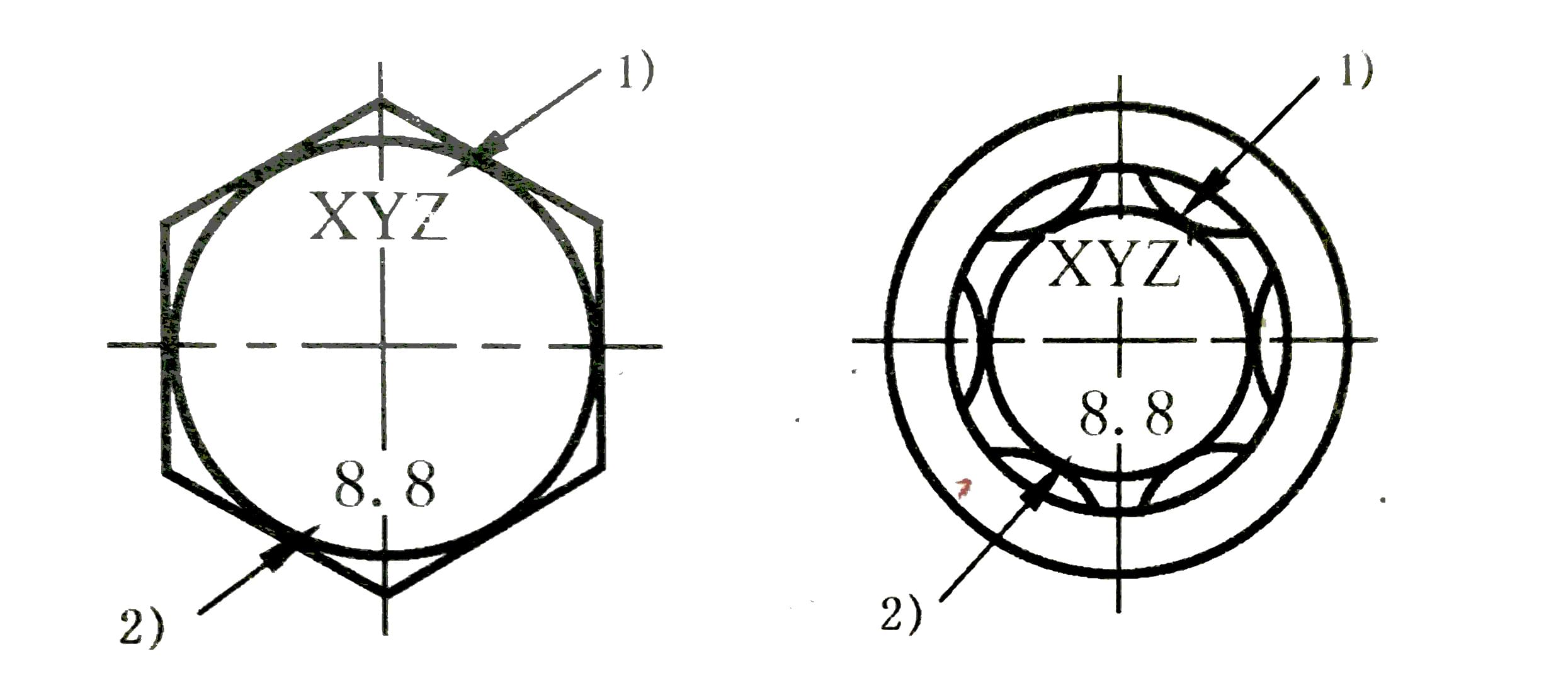

| 六角頭和六角花形頭螺絲、螺柱和螺釘 |
|
對所有性能等級的產品，標志是強制性的、最好在頭部頂面用凸字或凹字標志，或在頭部側面用凹字標志。對帶法蘭面的螺栓或螺釘，應在法蘭 面上標志。對公稱直徑d>5mm的產品要求標志對性能等級為8.8及其以上的產品，標志是強制性的。最好XYZ在頭部頂面用凸字或凹字標志，或在頭部側面用凹字標志。對公稱直徑d>5mm的產品要求標志 |

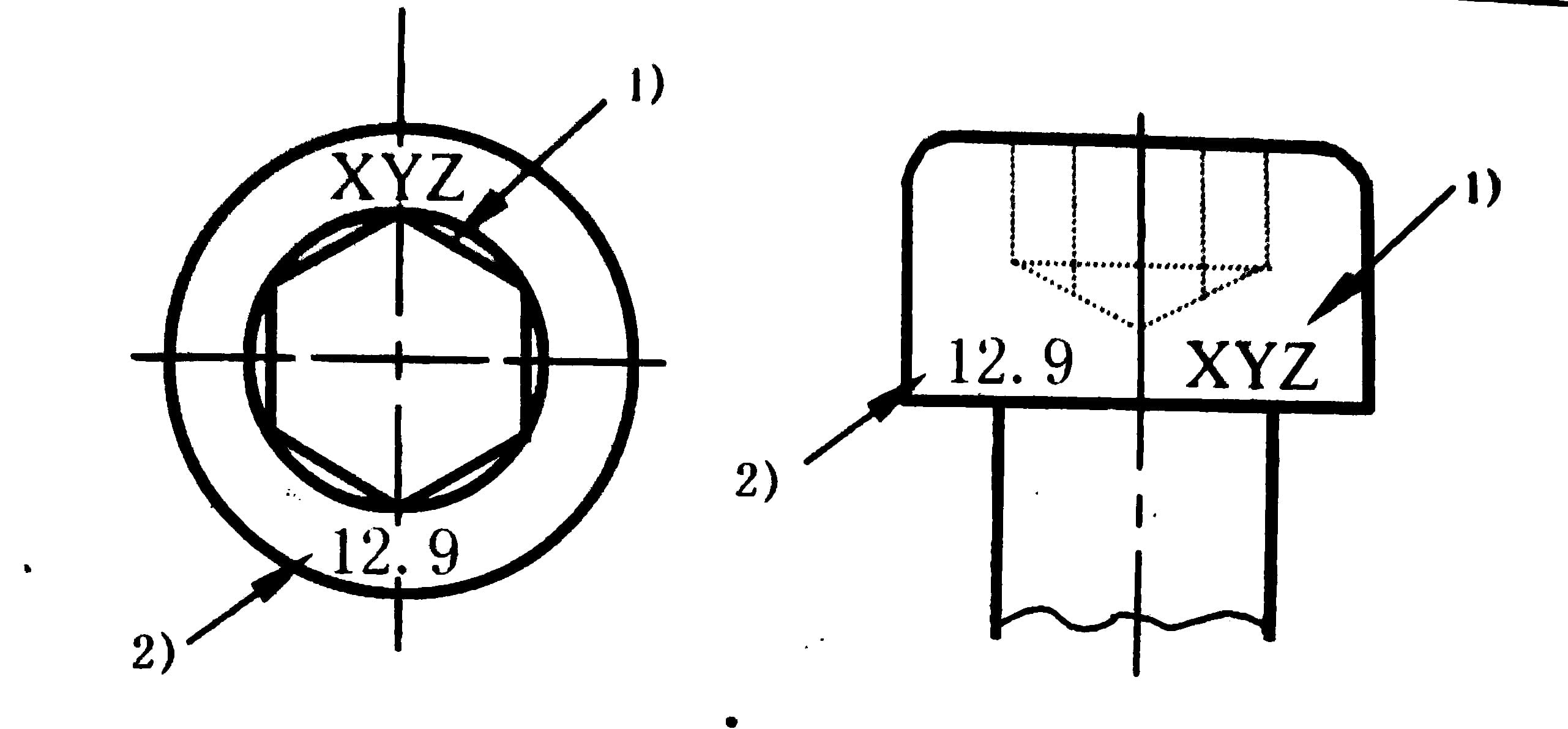

| 內六角和內六角花形圓柱頭螺絲、螺釘 |
|
對性能等級為8.8及其以上的產品，標 志是強制性的。在頭都頂面用凸字成凹字標志。對公稱直徑d≥Smm 的產品要 求標志 |
|

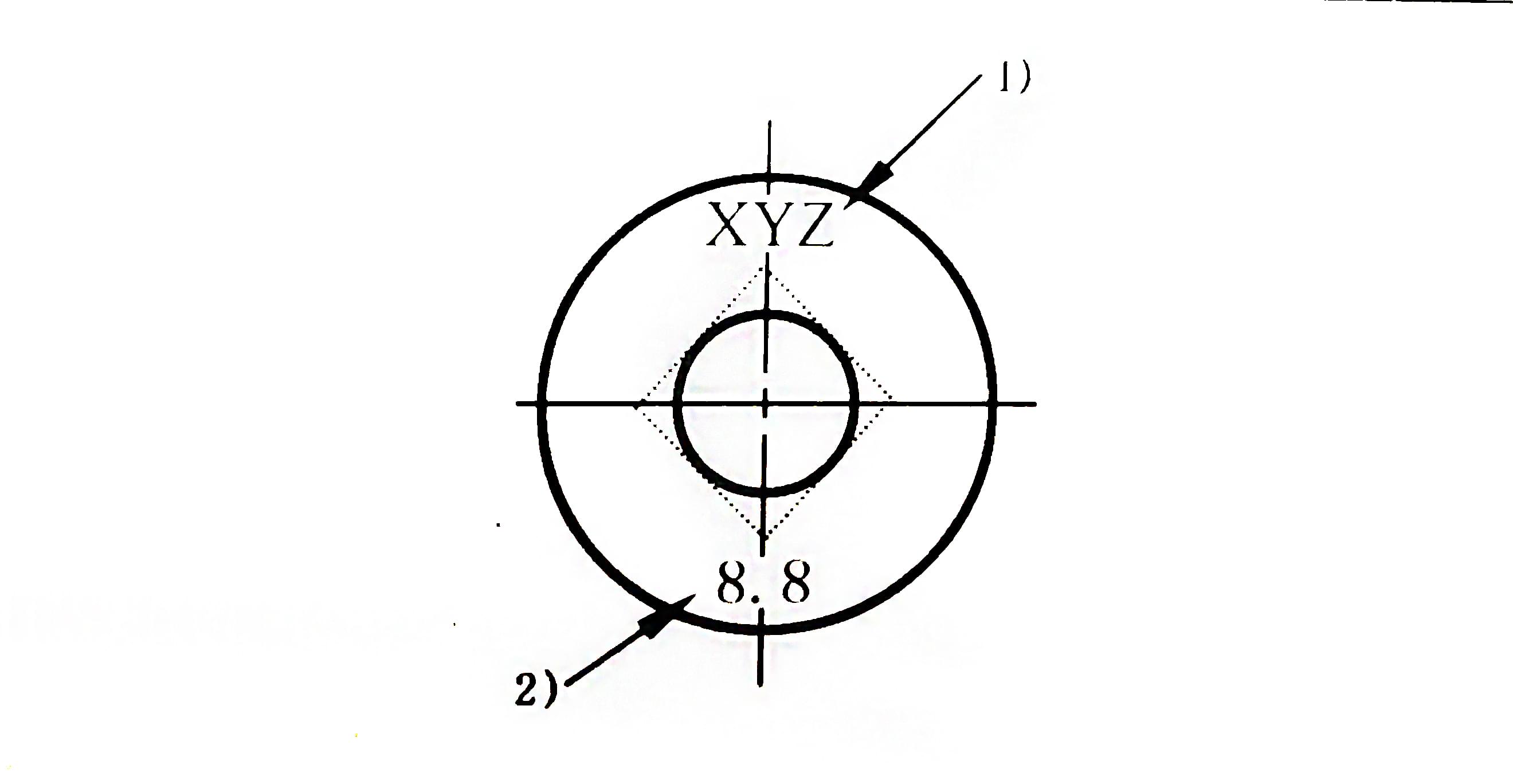

圓頭方頸螺栓 |
|
對性能等級為8.8及其以上的產品，標 志是強制性的。最好在頭部頂面用凸字或凹字標志,或在頭部側面用凹字標志。對公稱直徑d=5mm 的產品要求標志對性能等級為8.8及其以上的產品，標志是強制性的。在頭部頂面用凸字或凹字標志。對公稱直徑d≥2 5mm 的 產 品 要 求標志 |

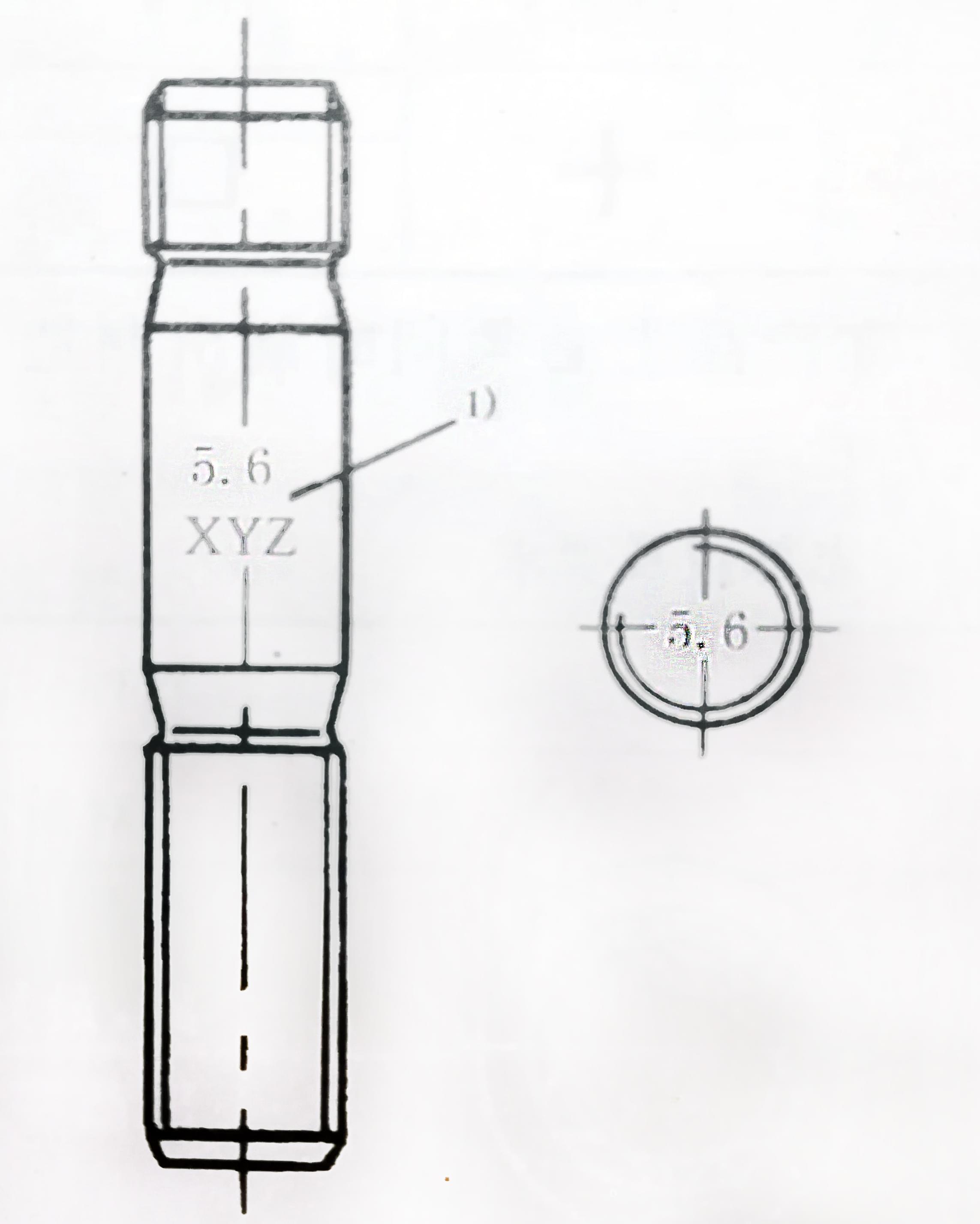

| 螺柱 |
|
對公稱直徑d>5mm,性能等級為5.6.8.8 及其以上的產品要求標志。在螺柱無 螺紋桿部用凹字標志。如在無螺紋桿部不可能標志，則在螺柱擰人螺母端允許僅標志性能等級。對過盈配合的螺柱，應在擰人螺母端只標志制造者識別標志(如有可能時) |

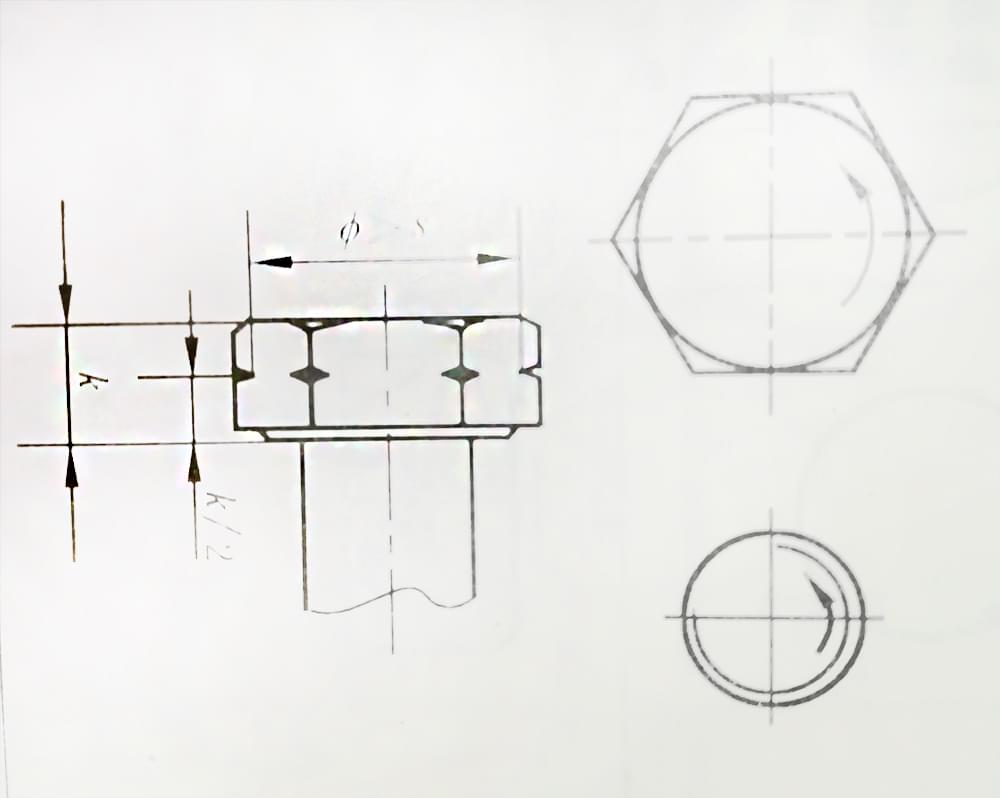

| 左旋螺紋零件的標志 |
|
在頭部頂面或末端進行標，對于螺杜，標志應在擰人螺母端。允許采用在扳擰部分校角處開槽標志 |
以上為常用的螺絲，螺栓，螺釘?shù)囊?guī)格 表示方式 ，還有其他特殊螺絲的表示方式后續世世通螺絲生產廠家還會不定時的更新，
