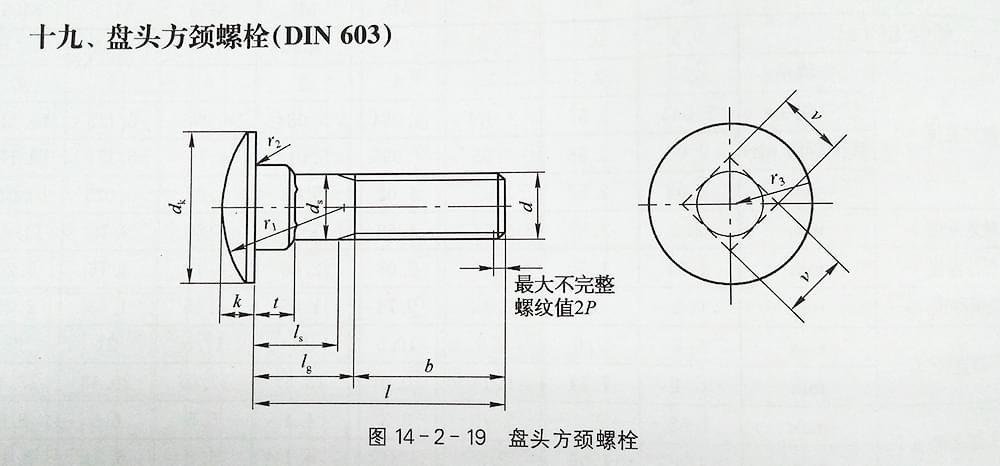

盤頭方頸螺栓（DIN 603）規格表

盤頭方頸螺栓DIN603 是一款標準件的螺絲緊固件，螺絲頭部下方帶臺階的螺絲緊固件，我們一般叫方頸螺栓，或者是臺階螺絲。這類臺階螺絲普通的機器設備生產不了，只有合模機或者是多工位才可以生產。那么這款標準的方頸螺栓其他部分的規格尺寸是多少呢？

下面我們就來說一下方頸螺栓在一定的規格下其他部位的尺寸：

M5盤頭方頸螺栓，它的螺距是0.8、M6直徑的方頸螺栓，則他的螺距則為1.與M7螺絲是共同相同的螺距。M8直徑的方頸螺栓則是規格了其螺距為1.25，直徑越大，那么螺距的距離就越長。

在生產時，我們要把一根根螺絲線材通過機器設備生產成一粒一粒的螺絲緊固件，那么在生產時應該選擇什么的螺絲線材呢？

M5的螺絲就選擇M5的螺絲線材嗎？這可就錯了，一般螺絲線材通過加工后，會產生膨脹，搓牙生產完成后螺絲的直徑就會有變化。所以我M5直徑的螺絲，選擇4.72-7.976的線材就可以了，螺絲有正負公差，在公差范圍內，螺絲是可以使用的。

方頸螺栓除了螺絲的線材規格有規定之外，方頸螺栓的頭部尺寸有也明確的規定，M5直徑的方頸螺栓，其頭部直徑最小可12.45mm ,最大可做13.55之間，如果超出了這個范圍，那么它就屬于非標件，一般市場上多數不會有現貨，除非是有些廠家把方頸螺栓的頭部尺寸做大了，否則都需要定制生產。

頭部的調試明確的確定,方頸螺栓的頭部高度最小不能小于2.7，最大不能超長3.3，這是M5方頸螺栓規定的頭部尺寸。

方頸螺栓的寬度，M5直徑的方頸螺栓中方頸的寬度最大不能超過5.48.最小不可小于4.52。這也是M5方頸螺栓其他部分的尺寸要求。

一般方頸螺絲廠家都 不會有太多的庫存。因為臺階螺絲的應用范圍沒有十字螺絲，六角螺絲的范圍廣，所以很多廠家都需要定制生產才可以。深圳世世通螺絲廠家是一家專業定制非標螺絲，異型螺經，臺階螺絲，精密螺絲等各類螺絲緊固件。
