十字槽螺釘頭部偏斜測量

來源：www.lcylyh.cn 查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-04-24 17:31:01【大中小】

螺絲定制偏斜測量是確定十字槽螺釘頭部十字槽與所用旋具的適用性，反映出十字槽偏差對旋具與十字嚙合的影響，若偏斜過大的十字槽，旋具在達到正常扭矩值之前會退出，因此對十字槽螺釘?shù)男胄圆?，并還會造成損壞十字槽和加速旋具磨損、

所列各種型式十字槽螺釘容許的總偏斜量的極限值，原先都是在螺釘不鍍不涂表面的測量值，然而后來經驗證明，這些極限值也適用于有效表面上鍍層厚度不大于0.003in的螺釘，鍍層厚度過大，不符合偏斜測量要求的螺釘，必須除掉鍍層進行測量，以確定接收或拒收。

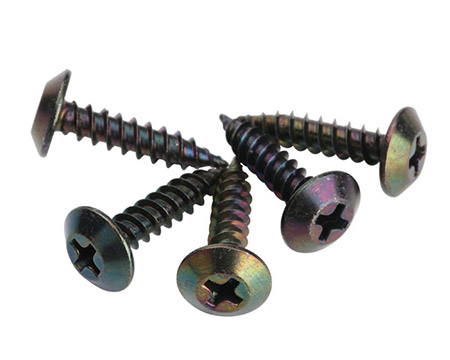

十字槽自攻尖尾螺絲

各種型式的十字槽螺釘適用的帶手柄十字槽主塞規和位置指示器，通過螺釘生產廠家都可以買到，除表列的塞規桿部直徑外，主塞規頭部尺寸與十字槽插入深度相應量規頭部尺寸相同，把被測量的十字螺釘放進夾具內，并調整十字螺釘位置十字槽一對槽翼與直立的后板平行，定位后，緊固夾頭，并防止在測取偏斜讀數時，螺釘在夾頭中傾斜。

與被測量十字槽螺釘號一致的塞規，手柄和測位指示器，應放在頂板刻度盤的槽中定位。塞規頭部應插入十字螺釘?shù)氖植蹆?nèi)，要注意指示器的十字線和十字槽翼保持一致，若需糾正任何偏差，可以松開夾頭定位鎖定螺釘。轉動夾具直到對準為止，還應注意夾頭的高低，要保持指示頭與該度板頂面相齊平，然后擰緊鎖鎖螺釘，并記錄下讀數，對量規手柄施加向下的壓力。左右移動 直到鎖緊為止，記錄量規指示器兩個移動 點間的總讀數，允許的角度偏斜極限不應超過美制螺絲規定的數值，
