怎么看m5不銹鋼長螺絲的圖紙？

返回列表 來源： 查看手機網址
掃一掃!怎么看m5不銹鋼長螺絲的圖紙？掃一掃!
 瀏覽：- 發布日期：2020-11-04 13:43:00【大 中 小】

文章開頭

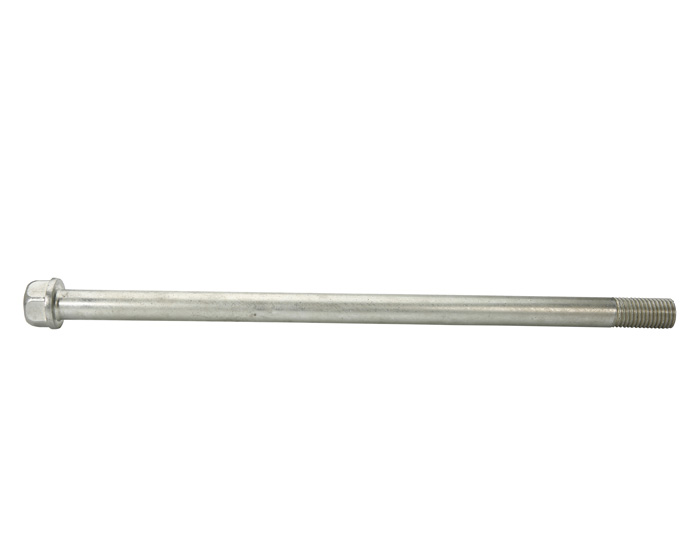

   有的客戶在定制m5不銹鋼長螺絲的時候，他只知道自己需要的尺寸是什么，但是對于根據尺寸做出來的圖紙卻是看不懂的，然后廠家根據圖紙生產出來的螺絲，客戶到實際裝配的時候才會發現哪里出了問題。那么螺絲的圖紙需要怎么看呢？

1

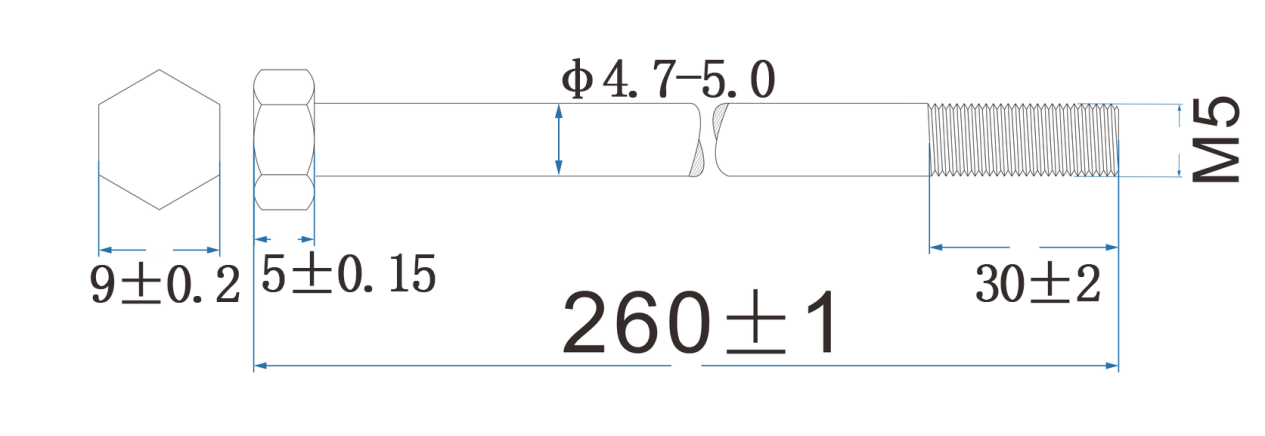

以這個圖紙為例。

圖片1

   從圖紙上我們可以看到的信息是螺絲的尺寸是M5*260，外六角，機絲半螺紋。外六角對邊是9mm，允許的公差是+0.2mm/-0.2mm，即8.8mm-9.2mm，頭部厚度是5mm，公差是+0.15mm/-0.15mm，即4.85mm-5.15mm，桿部直徑是4.7mm-5.0mm，螺紋長度是30mm，公差是+2mm/-2mm，即28mm-32mm，螺絲長度公差是+1mm/-1mm，即259mm-261mm。

   雖然m5不銹鋼長螺絲的螺紋是M5，但是并不是指螺紋是5mm，M5只是一個標準，實際上螺紋直徑是4.83mm-4.98mm。這種沒有特殊標注的話，一般指的是粗牙，粗牙的螺紋直徑范圍就是這個尺寸，并且粗牙的牙距是0.8mm。

   如果客戶在螺紋部分標注的是M5*0.5-6G，表示的是牙距是0.5mm，使用6G的通止規，并且螺紋直徑范圍是4.874mm-4.98mm。現在您會看m5不銹鋼長螺絲的圖紙了嗎？
